Réussir son dossier de permis de construire ou de déclaration préalable passe obligatoirement par la qualité du plan des façades et toitures. Ce document graphique, souvent sous-estimé, permet aux services d’urbanisme de vérifier d’un coup d’œil la conformité de votre projet avec les règles du PLU. Mal réalisé, il entraîne des retours en mairie, des délais rallongés et parfois même un refus. Bien conçu, il accélère l’instruction et renforce la crédibilité de votre dossier. Dans ce guide, vous découvrirez exactement ce qui doit figurer sur vos plans, comment les réaliser de manière lisible, et surtout, comment éviter les erreurs qui coûtent cher en temps et en énergie.
Comprendre le rôle du plan des façades et toitures
Le plan des façades et toitures n’est pas un simple document technique parmi d’autres. Il constitue la vitrine visuelle de votre projet auprès de l’administration, celle qui permet de juger l’impact extérieur de votre construction. Les services d’urbanisme s’appuient sur ce plan pour vérifier la cohérence entre votre intention architecturale et les contraintes réglementaires locales. Un document soigné facilite le travail de l’instructeur et minimise les risques de pièces complémentaires ou de refus.
À quoi sert concrètement un plan des façades et toitures dans un dossier
Ce plan offre une vision complète de l’apparence extérieure du bâtiment une fois achevé. Il présente chaque face de la construction avec ses hauteurs, ouvertures, matériaux et finitions. L’instructeur en urbanisme vérifie ainsi la cohérence avec les autres pièces du dossier : plan de masse, plan de situation et coupes. En pratique, c’est souvent le premier élément graphique consulté pour évaluer l’impact visuel du projet sur le quartier et l’environnement bâti existant. Il doit donc répondre précisément aux questions : quelle sera la hauteur finale ? Quel aspect depuis la rue ? Quelle forme de toiture ?
Différences entre plan des façades, plan de toiture et autres plans graphiques
Le plan des façades représente les élévations verticales du bâtiment, vues de face, avec les niveaux, baies, portes et revêtements. Chaque façade (nord, sud, est, ouest) est dessinée séparément et à plat. Le plan de toiture, quant à lui, montre la couverture vue de dessus : ses pentes, cheminées, lucarnes, panneaux solaires et lignes de faîtage. Ces deux documents se distinguent du plan de masse, qui positionne le bâtiment sur le terrain, et des plans intérieurs, qui détaillent l’agencement des pièces. Ensemble, ils forment un triptyque indispensable à la compréhension globale du projet.
Comment l’urbanisme exploite ce plan pour vérifier les règles du PLU
Les instructeurs comparent chaque élément du plan avec le règlement d’urbanisme en vigueur. Ils vérifient les hauteurs maximales autorisées, l’alignement sur rue, le respect des gabarits, les matériaux imposés et les couleurs autorisées. Les ouvertures doivent respecter les distances de vues réglementaires par rapport aux voisins, et la forme de toiture doit correspondre aux prescriptions locales : pente minimale, type de tuiles, couverture zinc ou ardoise selon les zones. Si le plan présente des incohérences ou des omissions, la mairie peut demander des compléments ou opposer un refus.

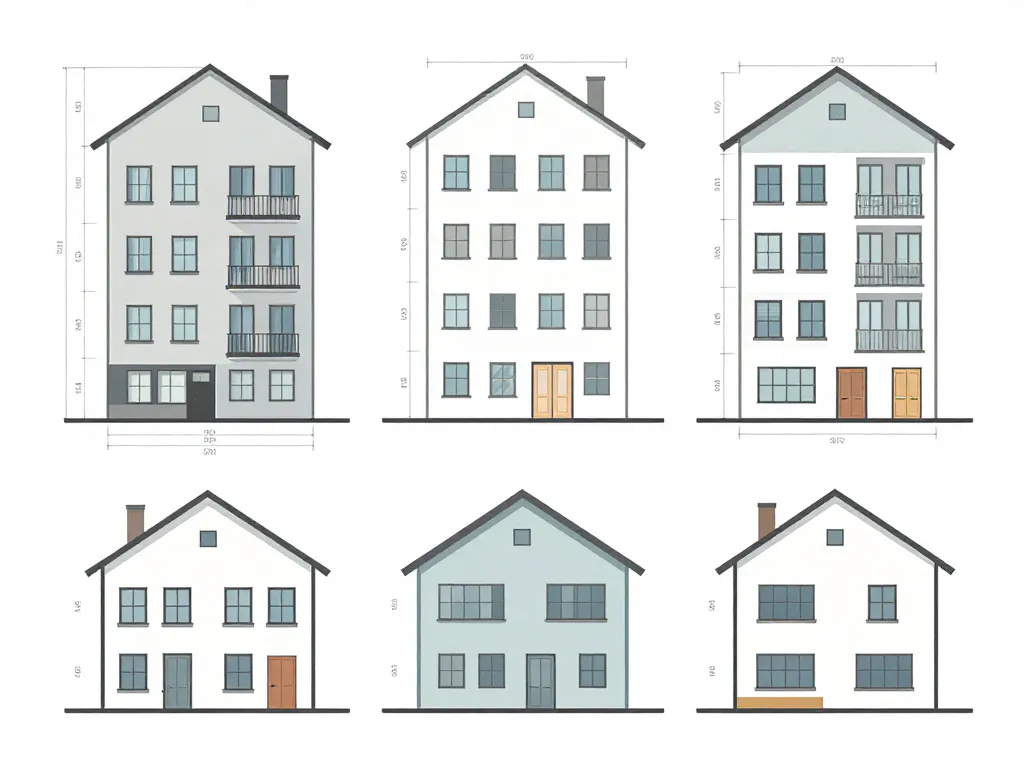

Contenu obligatoire d’un plan des façades et toitures conforme
Pour être recevable, votre plan doit répondre aux exigences du Code de l’urbanisme et des formulaires Cerfa associés au permis de construire ou à la déclaration préalable. L’objectif n’est pas de produire un dessin artistique, mais un document technique clair, coté et complet. Voici les éléments indispensables qui garantissent la conformité et limitent les allers-retours avec les services d’urbanisme.
Quels éléments doivent apparaître sur un plan de façades pour un permis
Chaque façade doit être représentée avec son orientation (nord, sud, est, ouest) clairement mentionnée. Les hauteurs, niveaux de plancher, linteaux, acrotères, corniches et débords de toit doivent être cotés avec précision. Il est essentiel d’indiquer les matériaux de façade (enduit, brique, bardage bois, pierre), les teintes retenues, les types de menuiseries (PVC, aluminium, bois), les volets et tout élément visible depuis l’espace public. Les garde-corps, balcons, escaliers extérieurs et éventuelles modénatures doivent également figurer sur le plan.
Représenter correctement la toiture, ses pentes et ses équipements techniques
Le plan des toitures doit faire apparaître la forme globale de la couverture vue de dessus : toiture à deux pans, quatre pans, monopente ou toiture-terrasse. Les pentes sont indiquées en degrés ou en pourcentage, ainsi que les lignes de faîtage, noues et rives. Ajoutez les lucarnes, fenêtres de toit (type Velux), capteurs solaires, conduits de fumée, souches de cheminée et éventuelles toitures végétalisées. Ces détails permettent de vérifier l’encombrement global, la hauteur finale et la cohérence esthétique avec le bâti environnant.
Intégration des ouvertures, matériaux et couleurs dans les plans graphiques
Les fenêtres, portes-fenêtres, baies vitrées et portes d’entrée doivent être dessinées à l’échelle, avec leur position exacte et leurs dimensions (largeur et hauteur). Une légende accompagne le plan pour préciser les matériaux et teintes, idéalement en référence au nuancier du PLU si celui-ci en impose un. Cette rigueur rassure l’instructeur sur le respect du caractère architectural local, surtout en secteur protégé ou en zone ABF. N’oubliez pas les volets roulants, persiennes ou battants, qui modifient l’aspect extérieur.
Méthode pratique pour réaliser un plan des façades et toitures lisible
Réaliser un plan conforme ne nécessite pas forcément des compétences d’architecte, mais demande méthode et rigueur. Que vous choisissiez un logiciel de dessin, un outil 3D ou un tracé manuel, l’essentiel est d’obtenir un document clair et à l’échelle. En suivant quelques étapes simples, vous limitez les risques d’erreur et maximisez vos chances d’acceptation dès le premier dépôt.
Comment dessiner un plan de façades et toitures à la bonne échelle
Commencez par choisir une échelle adaptée à la taille de votre projet : 1/100 pour les maisons individuelles, 1/50 si le bâtiment présente des détails complexes. Tracez d’abord les volumes principaux, puis positionnez les niveaux de plancher et les lignes de toiture. Ajoutez ensuite les ouvertures, en respectant leur positionnement exact et leurs dimensions réelles. Cotez les hauteurs importantes : niveau du sol naturel, niveau du rez-de-chaussée, hauteur d’étage, hauteur au faîtage. Vérifiez la cohérence avec les coupes et le plan de masse pour éviter toute contradiction entre les documents.
Logiciels et outils utiles pour préparer un plan des façades et de toiture
De nombreux logiciels de CAO facilitent la réalisation de plans propres et cotés. AutoCAD, SketchUp, Archicad ou Revit sont des références professionnelles. Si vous recherchez des solutions gratuites, DraftSight, LibreCAD ou Sweet Home 3D offrent des fonctionnalités suffisantes pour un projet de maison individuelle. Certains sites internet proposent aussi des modèles téléchargeables à adapter. Si vous préférez travailler à la main, un papier millimétré, un crayon fin, une règle et une équerre suffisent, à condition de conserver une grande rigueur dans le tracé et les proportions.
Faut-il faire appel à un architecte pour les plans de façades et toitures
Le recours à un architecte devient obligatoire dès que la surface de plancher dépasse 150 m² pour une construction neuve. Même en dessous de ce seuil, un professionnel peut sécuriser votre dossier si le contexte est sensible : secteur sauvegardé, périmètre ABF, zone urbaine dense. L’architecte maîtrise les règles du PLU et les attentes des instructeurs, ce qui limite les risques de refus ou de demandes de pièces complémentaires. C’est aussi un gain de temps précieux si vous n’êtes pas familier avec la lecture de plans et les contraintes réglementaires.
Points de vigilance et erreurs fréquentes sur les plans de façades et toiture
De nombreux dossiers sont refusés ou mis en attente à cause de plans incomplets, imprécis ou contradictoires. En identifiant les écueils classiques et en adoptant les bonnes pratiques dès le départ, vous augmentez vos chances d’obtenir un accord rapide. Cette dernière section passe en revue les erreurs les plus courantes et les solutions pour les éviter.
Quelles sont les erreurs les plus fréquentes sur un plan de façade
L’absence de cotes de hauteur figure parmi les premières causes de retour. Les instructeurs ont besoin de mesures précises pour vérifier la conformité avec le PLU. Autre oubli fréquent : l’orientation des façades, qui doit être clairement indiquée (nord, sud, est, ouest). Une légende incomplète ou absente concernant les matériaux et couleurs pose également problème. Enfin, des façades dessinées approximativement, sans alignement avec le plan de masse, ou l’omission d’un élément visible (garage, annexe, pergola, escalier extérieur) peuvent être interprétés comme une tentative de dissimulation.
Plan des façades et toitures et PLU : comment éviter les mauvaises surprises
Avant de commencer vos plans, consultez le règlement du PLU applicable à votre parcelle. Relevez les articles concernant les hauteurs maximales, les pentes de toiture, les gabarits, les matériaux imposés et les couleurs autorisées. Vérifiez ensuite point par point que votre plan respecte ces paramètres. En cas de doute, prenez rendez-vous en mairie ou au service urbanisme pour soumettre un croquis préalable. Ce contrôle en amont vous évite une modification lourde après dépôt du dossier complet.
| Élément à vérifier | Règle PLU fréquente | Risque en cas d’oubli |
|---|---|---|
| Hauteur au faîtage | Hauteur max. 9 m ou 12 m selon zone | Refus du permis |
| Pente de toiture | Entre 35° et 45° en zone rurale | Demande de modification |
| Couleur des façades | Nuancier imposé (tons clairs/foncés) | Avis défavorable ABF |
| Matériaux de couverture | Tuiles terre cuite, ardoise naturelle | Non-conformité au PLU |
Adapter vos plans en secteur protégé ou soumis à un avis d’architecte
En secteur ABF (Architecte des Bâtiments de France) ou dans un site patrimonial remarquable, le plan des façades et toitures fait l’objet d’une attention particulière. Chaque détail compte : aspect des tuiles, proportion des ouvertures, teinte des menuiseries, modénatures. Il peut être utile d’ajouter des vues en perspective, des photomontages ou des croquis d’insertion pour mieux montrer l’intégration architecturale. Un projet techniquement conforme mais mal présenté visuellement est plus souvent discuté qu’un dossier clair et bien illustré. Soignez donc la qualité graphique autant que la conformité réglementaire.
Le plan des façades et toitures est un document central de votre dossier d’urbanisme, qui mérite toute votre attention. En respectant les exigences réglementaires, en soignant la lisibilité et en évitant les erreurs classiques, vous maximisez vos chances d’obtenir un accord rapide. N’hésitez pas à solliciter l’aide d’un professionnel si le contexte de votre projet le justifie, et prenez toujours le temps de vérifier la cohérence de vos plans avec le PLU avant le dépôt.
